龙门式全自动影像测量仪 KST--863C龙门式全自动影像测量仪
技术规格书

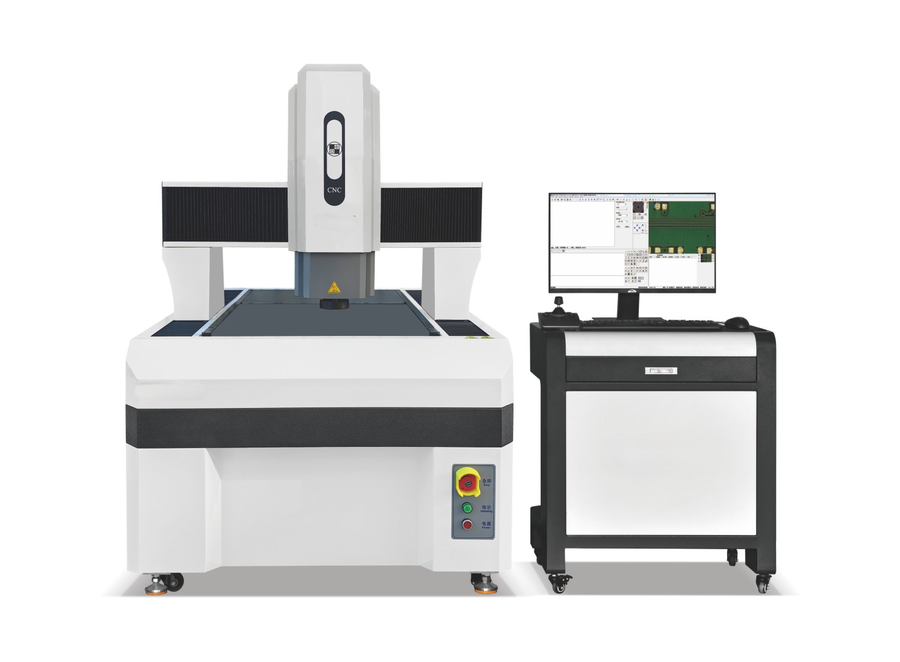

（仪器外观参考图）
仪器特点：
三轴均采用台湾HIWIN高精度静音级直线导轨、台湾TBI研磨级滚珠丝杆传动，噪音低振动小，动态几何误差变形最小。- 采用00级优质花岗岩大理石底座、横梁，具有良好的温度稳定性、抗实效变形能力 。
- 有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。
- 采用多功能集成式控制器和进口高性能伺服电机驱动,实现全闭环控制 。
- 具备测量导航功能，方便快速找寻测量位置。
多功能控制器：
您选择的机型是：KST-863C 长度单位：mm

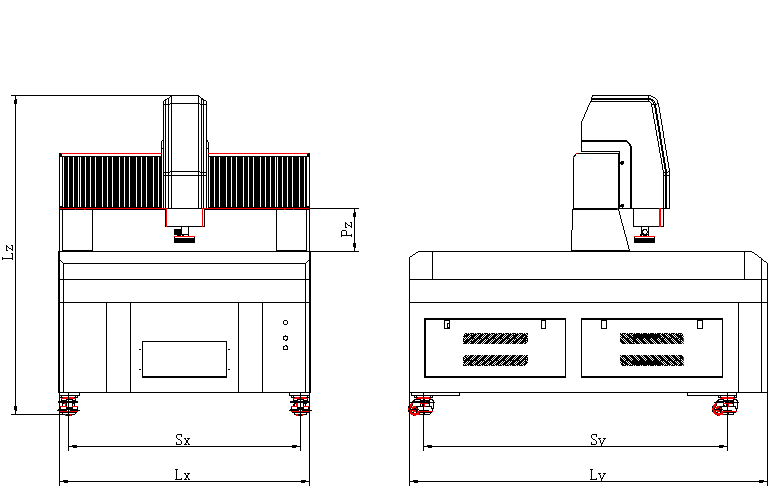

选配件:型号 KST-543C KST--653 KST--863C X\Y\Z测量行程 400*500*350mm 500*600*350 600*800*350mm 工作距离 90mm 外形尺寸
Lx*Ly*Lz1090*1270*1900mm 1100*1550*1900mm 1200*1750*1900mm 最大载荷 50Kg 仪器重量 800Kg 1000Kg 1200Kg 电源 220V+10%, 15A, 50/60HZ 测量精度 X/Y轴≤（3＋L/200）μm，Z轴≤（5+L/200）μm 重复定位精度 ±2μm（标准器） 运行速度 X/Y轴：≥400mm/S, Z轴：≥100mm/S 计算机 工控主板H 81 M CPU英特尔酷睿i5 4590 8 G内存，500 G固态硬盘，金和田机箱电源，HKC24＂ IPS屏 传动丝杆 台湾TBI高精密研磨级滚珠丝杆 传动导轨 台湾HIWIN高精密静音级直线导轨 伺服电机 台湾台达高性能交流伺服电机 测量软件 OM-3D.PolyGauge多功能测量软件 运动控制器 CNC-300系列四轴运动控制器 光栅尺 贴片光栅尺,分辨率0.5μm CCD相机 海康230W高清彩色1/2数字CCD相机， 影像放大倍数20-180X 光学镜头 高清自动变倍镜头/放大倍率0.7-4.5X 光源系统 程控五环八区256级环形LED表面光源+平行轮廓LED冷光源 工作环境 温度20℃±2℃、温度变化＜2℃，湿度：45%-75% 名称 品牌 型号规格 探针测头 英国雷尼绍MCP 探针组（标配φ1mmφ2mm红宝石测针) 激光测头 日本-基恩士 LK-G30或CL-P030激光位移传感器
测量软件介绍：
OM-3D.PolyGauge测量软件是一款多功能复合式测量软件，研发团队经多年专业量测软件的成功开发经验，将激光、探针和光学影像完美结合的一款全新的复合式量测软件。集操作简单、功能强大，集合了CAD图形导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法先进等多项特点，在演算法的先进和准确度上，也一样给予保证。
广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

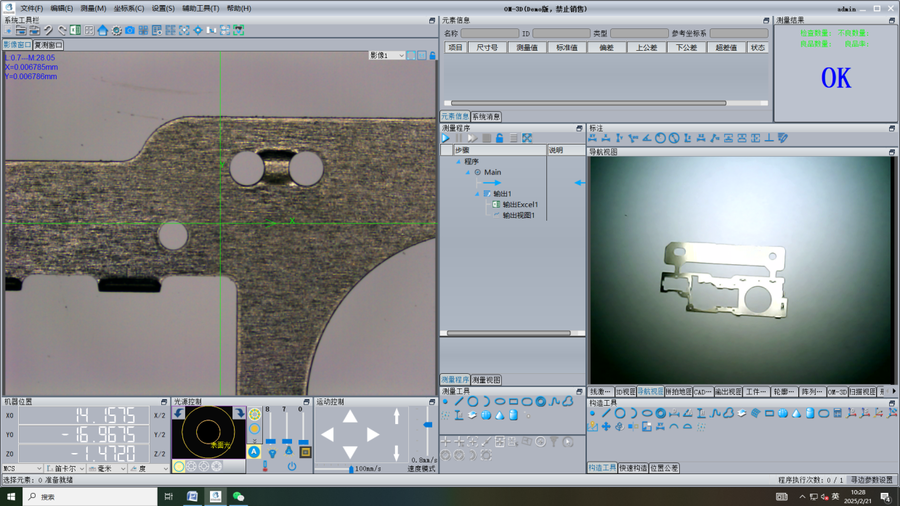

- 简洁易懂的界面
- 大视窗导航

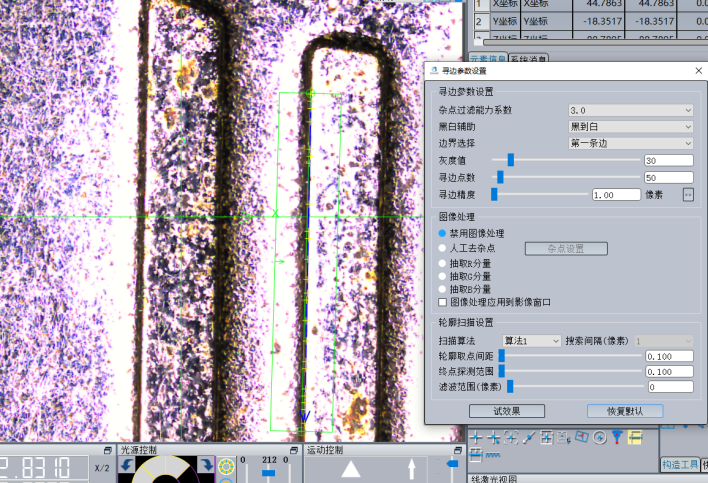

快速寻边
测量位置，我们可以更快速更精准的抓取，有效避
免人为误差，提高测量效率 。

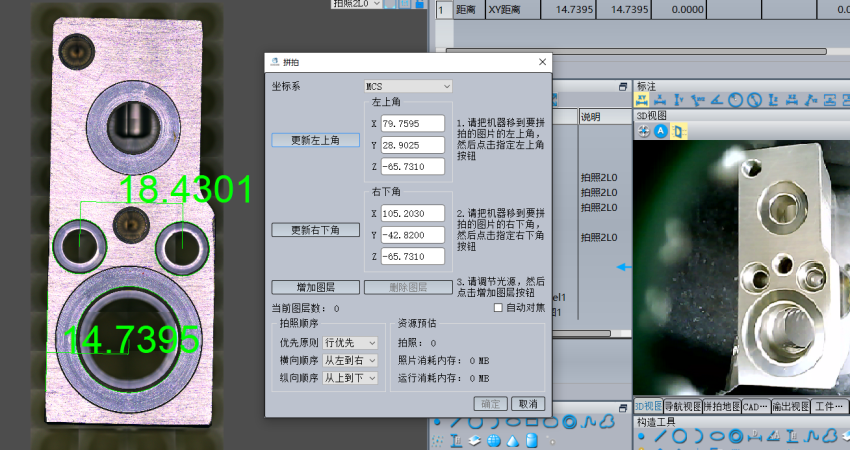

（四）拍照测量
大面积拍摄一个或多个产品，拼接为一张图片进行测量，提高工作效率。

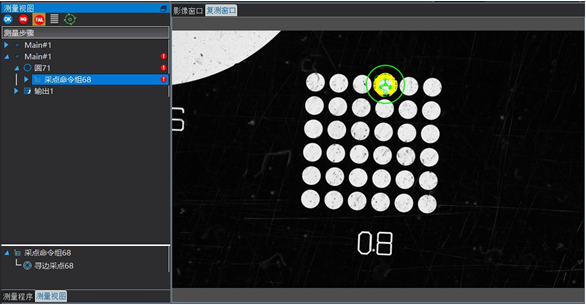

（五）NG复测功能
复测窗口将会直接调取上次测量 的图片进来，呈现出抓边效果，调整寻边设置及可快速更正测量

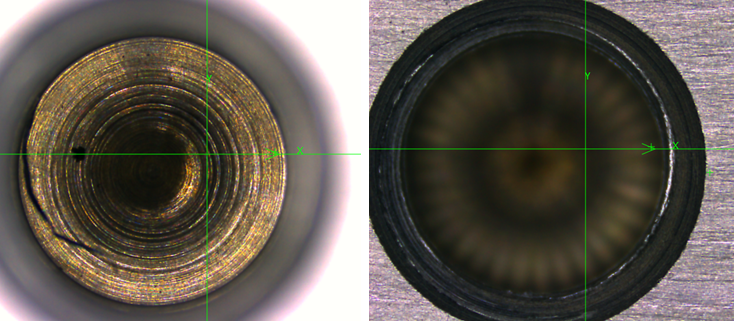

（六）对焦测量高度平面度
通过精确对焦找到产品最清晰位置后，
可计算台阶高度和盲孔深度。

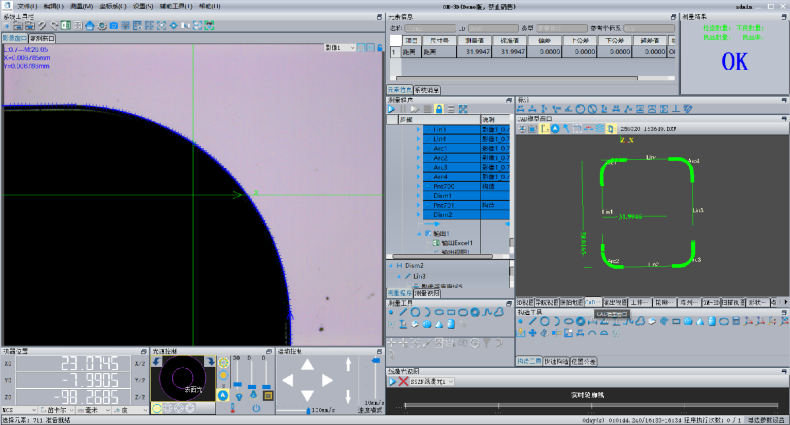

（七）轮廓扫描功能
轮廓自动识别采集功能，可以针对产品任意轮廓位置进行抄数并且可计算图形数据。支持国标、美标轮廓度评定计算。
（八）支持点激光、线扫激光、探针测量
激光传感器可以快速测高、测量平面度，复杂表面轮廓扫描等。探针可进行三维尺寸高宽、长度、两面的夹角、圆锥的顶角等测量。
（九）与自动化产线信号交互
通过接入IO设备，测量运行状态，实时反馈测量结果

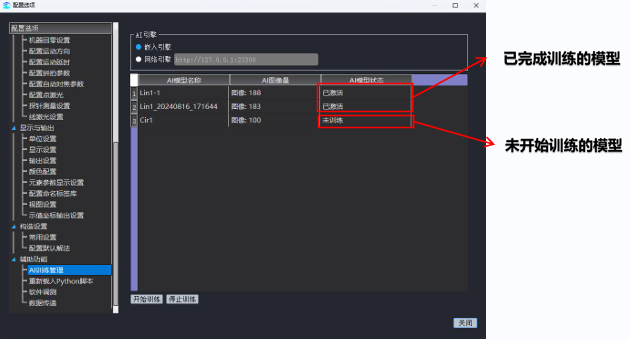

（十）AI测量
使用软件带有的AI测量功能之前，需要先对软件搭载的AI引擎进行人工训练，得到可以进行程序编辑的测量模型，AI引擎会根据工件实际成像状况与采集数据进行拟合比对，得出最佳的元素 拟合区域，并生成采集框。
（十一）导入CAD测量
把标注好尺寸的CAD图纸导入测量软件，及可以快速生成带尺寸标注测量的程序。减少了编辑程序的步骤大大提高测量效率。

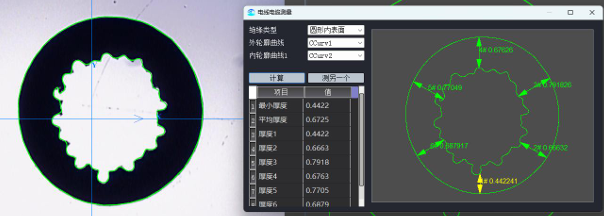

（十二）电缆测量
测量电线电缆产品，先扫描产品的内外轮廓线(闭云线轮廓扫描)在功能对话框选择产品 的绝缘类型以及扫描出的两个轮廓曲线点击计算便可获取产品的厚度数据，包括最小厚度、平 均厚度及多个点位的厚度值，对话框右侧会同步显示测量厚度的其体位置。

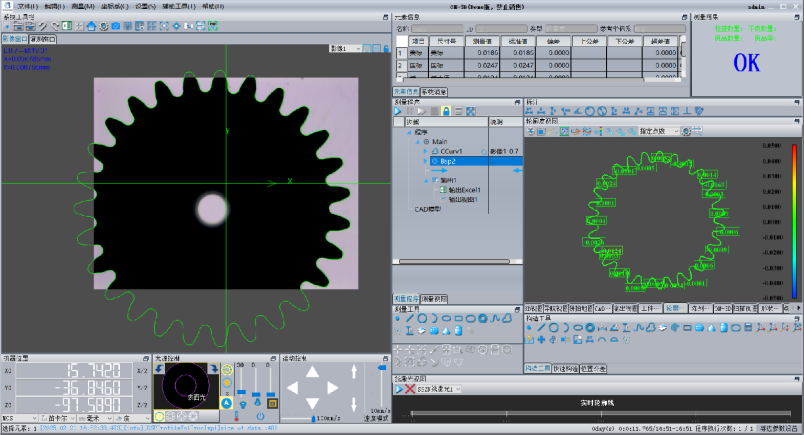

（十三）齿轮测量
测量齿轮产品，在测量齿轮对话框，点击测量齿廓，先对齿轮的外边缘进行轮廓扫描(闭云线)，扫描完成后，点击刷新按钮，在左侧的下拉框中选择需要计算的齿廓线，设定好压力角，点击计算，此时对话框右侧便会生成该齿轮的外形参数及尺寸偏寿，用户可根据需求查看相应测 量数据。点击右下角输出报表即可将该次测量结果导出到Excel报表中。

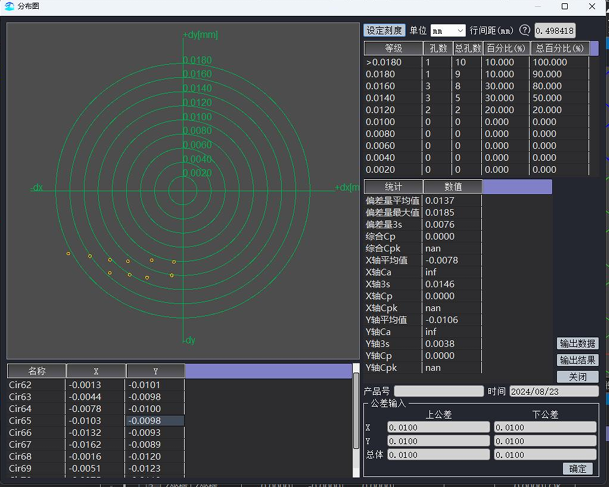

（十四）打靶图- 打靶图主要是为了反映机床的加工圆孔定位的一个整体分布情况。通过这个分布情况去调整 刀具，从而提高产品的加工质量。
- 建立好基准后，导入图纸或使用平移复制的方法（需要设置圆孔XY的标准值），然后运 行一次程序。
- 选择所有的测量圆孔，点击打靶图即可查看所有圆孔的分布情况。
- 根据需要设置刻度以及偏差，还可以将结果输出到报表。
验收规范：
1. 检定项目：
A 、外观及各部分的相互作用。
B 、计算机、及软件功能。
C 、示值误差（E1）。
2. 测量重复性：
在透射照明下变倍物镜最大倍率进行检验,将标准玻璃线纹尺置于玻璃工作台中心位置,并使其平行于纵向导轨,清晰成像以后,用十字线对准玻璃线纹尺"0"刻线影像并把仪器清零,佶后用从线对标准玻璃线纹尺"100"刻度线影像进行瞄准并读数,重复上述试验4次,任意两次读数之差均应符合要求,横向按同样的方法,对标准玻璃线纹尺"0"刻线与"100"刻线之间的长度进行试验,任意两次读数之差均应符合本标准。（同种可以用1级量规量块进行同线纹尺一样类似检验，重样时进行4次读取二次的平均值。）
3. 验收交接：
A、以检定纪录、装箱单和合同为准，双方交接、验收。
B、验收合格，双方代表在验收报告上签字。若有异议，协商解决。遗留问题 可签署备忘录，以便服务、解决。
4. 环境要求确认: 依照<安装使用环境技术要求>通过自检合格并确认后方可安装调试。
质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。请按照合同及安装说明书技术要求准备好安装环境，如下表： 序号 项目 技术要求 是否满足 1 正常工作温度 20±2℃ 2 检定温度 20±2℃ 3 温度梯度 0.5℃/h 2℃/24h 0.5℃/h 4 湿度 相对湿度45%-70% 气源湿度＜15% 5 振动 振动频率≤10HZ时,振幅≤1UM 10HZ＜振动频率≤30HZ时,振幅≤0.5UM 振动频率＞30HZ时,振幅≤3UM 6 清洁度 洁净、最好无尘 7 电源 AC220V，50HZ，1KVA 8 安装环境配套要求 具备独立可靠的接地系统，接地电阻小于4Ω - 我公司负责为用户免费提供计量测试技术咨询服务。
- 我公司以成本价终身为用户提供设备保修服务。
- 我公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。
- 我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
- 用户所在地区如有我公司地区办事处，其售后技术服务事宜由公司地区办事处全面负责。
- 软件终身免费升级。
