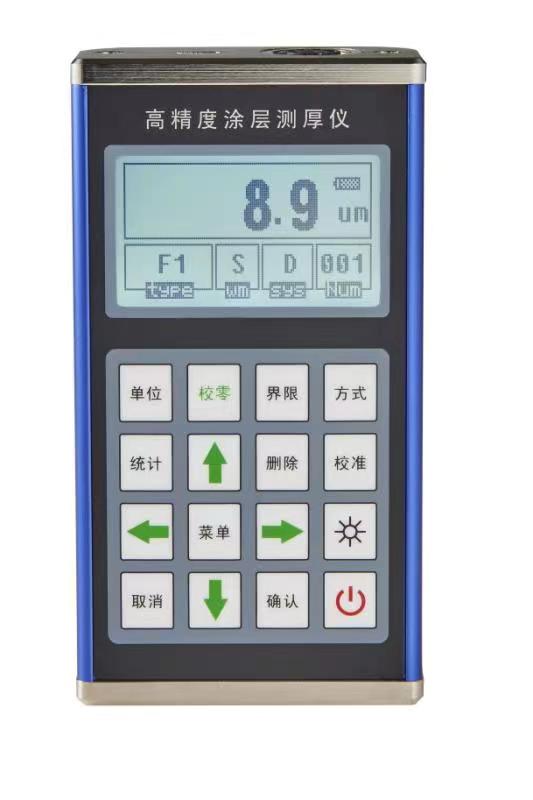

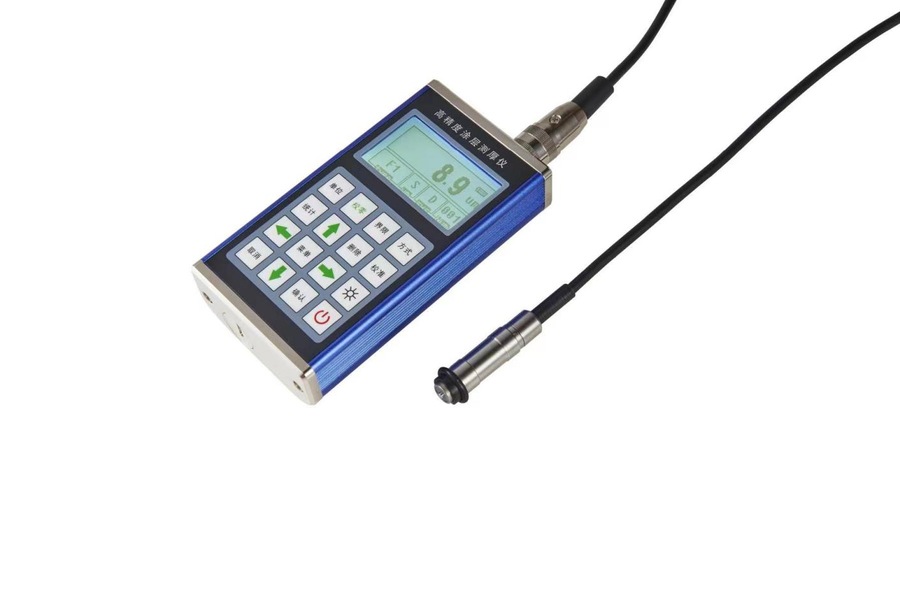

高精度镀层测厚仪
产品说明：它能快速、无损伤、精密地进行涂、镀层的测量。既可用于实验室，也可用于工程现场。通过适用不同的侧头，还可满足多种测量需要。本仪器广泛地用于制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。本仪器符合以下标准：GB/T 4956-1985磁性金属基体上非磁性覆盖层厚度测量，磁性方法；GB/T 4957-1985非磁性金属基体上非导电覆盖层厚度测量，涡流方法。JB/T 8393-1996磁性和涡流式覆层厚度测量仪JJG 889-95《磁阻法测厚仪》 JJG818-93《电涡流式测厚仪》
功能特点：
��全中文界面操作，更方便；
�� 本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。
�� 可使用7 种测头(F400、F1、F1/90°、F10、CN02、N1)
�� 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
�� 具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)；
�� 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）；
�� 可采用两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
�� 具有存贮功能：可存贮495 个测量值；
�� 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；
�� 可设置限界：对限界外的测量值能自动报警；并可用直方图对一批测量值进行分
析；
��可外接热敏打印机：可打印测量值、统计值、限界；
�� 具有与PC 机通讯的功能：可将测量值、统计值传输至PC 机，以便对数据进行进
一步处理；
�� 操作过程有蜂鸣声提示；
�� 具有错误提示功能，通过屏显或蜂鸣声进行错误提示；
�� 设有两种关机方式：手动关机方式和自动关机方式
基本配置：
��主机
��F头或N头
��标准片一套（50um 100um 200um 500um 1000um）
��铁基体或铝基体
��两节AA（5号）电池
��通讯线及数据处理软件
��可选探头（F400、F1、F1/90°、F10、CN02、N1）
技术参数：测量原理 磁感应和电涡流 测量范围 探头决定 低限分辨力 探头决定 探头连接方式 分体式导线连接（可更换） 示值误差 一点校准(um) 探头决定 两点校准(um) 探头决定 测量条件 最小曲率半径(mm) 探头决定 基体最小面积的直径(mm) 探头决定 最小临界厚度(mm) 探头决定 温湿度 0~40℃
20%RH～90%RH统计功能 平均值（MEAN）、最大值（MAX）、最小值（MIN）、
测试次数（NO．）、标准偏差（S．DEV）工作方式 直接方式(DIRECT)和成组方式(Appl) 测量方式 连续测量方式（CONTINUE）和单次测量方式（SINGLE） 上下限设置 有 存储能力 495 个测量值 打印/连接计算机 自带打印机/能连接电脑 关机方式 手动和自动 电源 AA（5号）电池
涂层测厚仪可选探头参数表测头型号 F400 F1 F1/90 F10 N1 CN02 工作原理 磁感应 电涡流 测量范围（um） 0-400µm 0-1250µm 0-10000µm 0-1250(铜上镀铬0-40um) 10-200µm 低限分辨力(um) 0.1 0.1 10 0.1 1 示值误差 一点校准(um) ±[3%H+1] ±[3%H+10] ±[3%H+1.5] ±[3%H+1] 两点校准(um) ±[(1～3)%H+0.7] ±[(1～3)%H+1] ±[(1～3)%H+10] ±[(1～3)%H+1.5] - 测量条件 最小曲率半径(mm) 凸 1 凸1.5 平直 10 2.5 平直 基体最小面积的直径(mm) ф3 ф7 ф7 ф40 ф5 ф7 最小临界厚度(mm) 0.2 0.5 0.5 2 0.3 无限制 覆盖层
基体有机材料等非磁性覆盖层 (如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等) 非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等) 覆盖层厚度不超过100µm 覆盖层厚度超过100µm 覆盖层厚度不超过100µm 覆盖层厚度超过100µm 如 铁、钢
等磁性金属被测面积的直径大于30mm F400 型测头 0～400µm
F1 型测头 0～1250µmF1 型测头 0～1250µm
F10 型测头 0～10mmF400 型测头 0～400µm
F1 型测头 0～1250µmF1 型测头 0～1250µm
F10 型测头 0～10mm被测面积的直径小于30mm F400 型测头 0～400µm F400 型测头 0～400µm
F1 型测头 0～1250µmF400 型测头 0～400µm F400 型测头 0～400µm
F1 型测头 0～1250µm如铜 、铝 、
黄铜 、锌 、锡
等 有色金属被测面积的直径大于5mm N1 型测头 0～1250µm 仅用于铜上镀铬N1 型测头 0～40µm 塑料、印刷线路非金属基体 被测面积的直径大于7mm - - CN02 型测头10～200µm
